ALO4basic | Laserschweissen und Laserlöten mit taktiler Nahtführung

Die ALO4basic gilt als Nachfolgemodell der ALO1 für einfache Löt- und Schweißanwendungen und profitiert von ausgewählten scapacs®-Modulen der neuesten ALO-Generation.

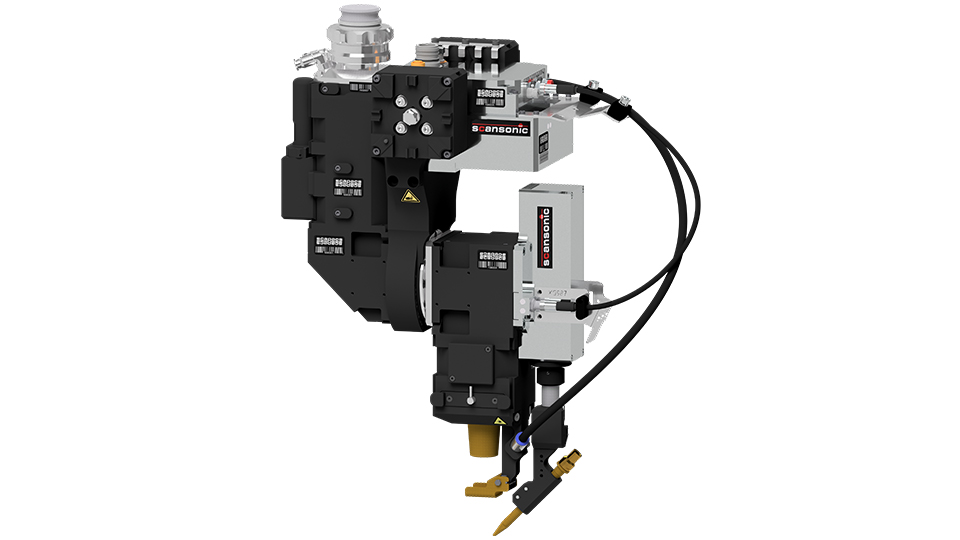

ALO4 Basic

Die nächste Generation Laserschweißen und Laserlöten mit taktiler Nahtführung |

Schwenkachse Basic | Motorstromgeregelte, kraftvolle Schwenkachse und verringertes Antastlagenspiel. Optimiert für den Dauereinsatz auch bei hohen mechanischen Belastungen.

Schutzglasüberwachung | Kontinuierliche Überwachung des prozesseitigen Schutzglases. Basierend auf patentierten Temperatur-Auswerte-Algorithmen.

Teleskoparm Basic | Höhentoleranzausgleich mit definierter Federkraft. Verschieden Varianten: basic, basic-fix (bremsbar).

Digicam | Digitale Einricht- u. Beobachtungskamera. Integriertes Fadenkreuz.

Funktionsweise

Der Zusatzdraht, der beim Fügen für die Nahtbildung benötigt wird, dient gleichzeitig als mechanischer Taster. Über die Schwenkachse kon­tinuierlich in den Fügestoß gedrückt und im Laserbrennpunkt abge­schmolzen, positioniert und führt der Zusatzdraht den Bearbeitungskopf präzise über der Naht. Damit bildet der Zusatzdraht eine verschleiß­freie, sich selbst erneuernde Führspitze – unmittelbar am Fokus des Lasers und mit gleich bleibend hoher Genauigkeit.

Anwendungsbereiche

  • Laserlöten und Laserschweißen
  • Stahl- und Aluminiumlegierungen
  • Y-Naht am Bördelstoß
  • Kehlnaht am Überlappstoß
  • Kehlnaht am T-Stoß

Produktvorteile

  • Stabile Prozessführung und höchste Nahtqualität mittels automatischem Ausgleich von Bauteiltoleranzen durch taktile Nahtführung mit Zusatzdraht.
  • Verkürzte Inbetriebnahmezeiten, schnellerer Optikwechsel und effizienterer Service durch Plug & Play in der Hardware- und Schnittstellenarchitektur.
  • Lateraler Toleranzausgleich im Prozess durch motorstromgeregelte Schwenkachse nach dem bewährten Prinzip der ALO1 für einfache Löt- und Schweißanwendungen.
  • Industrie 4.0 als neuer Standard für die Konnektivität und intuitive Benutzeroberflächen mit Rezepturen für die Bedienung und Konfiguration der Optik.
  • Einfache Handhabung dank optionaler Integration externer Funktionen wie Drahtförderer, Medienregelung, QS-Systemen und die direkte Ansteuerung der Laserquelle
  • Individuelle Gerätekonfiguration dank modularem scacpacs®-Baukastensystem und Erweiterbarkeit über den gesamten Produktlebenszyklus.

Unterstützte Laser

  • Diodenlaser
  • Festkörperlaser wie Stablaser, Scheibenlaser und Faserlaser

Weitere Produkteigenschaften

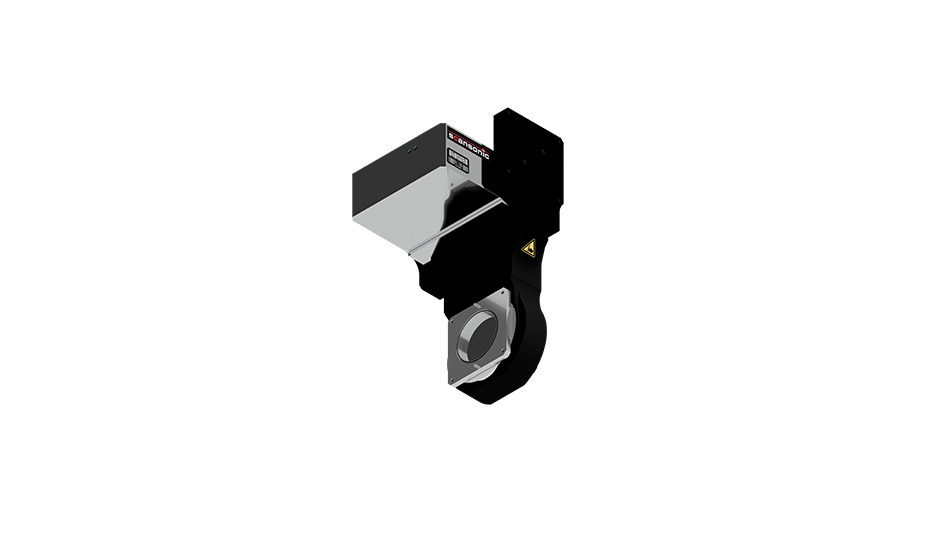

Schwenkachse basic

  • Motorstromgeregelte kraftvolle Schwenkachse und verringertes Antastlagenspiel
  • Optimiert für den Dauereinsatz auch bei hohen mechanischen Belastungen

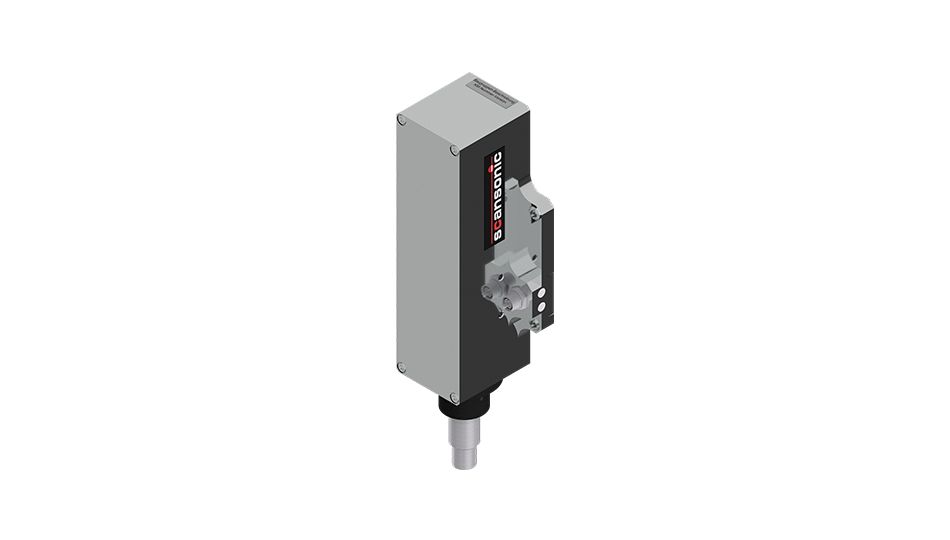

Teleskoparm basic

  • Höhentoleranzausgleih mit definierter Federkraft
  • Verschieden Varianten: basic, basic-fix (bremsbar)

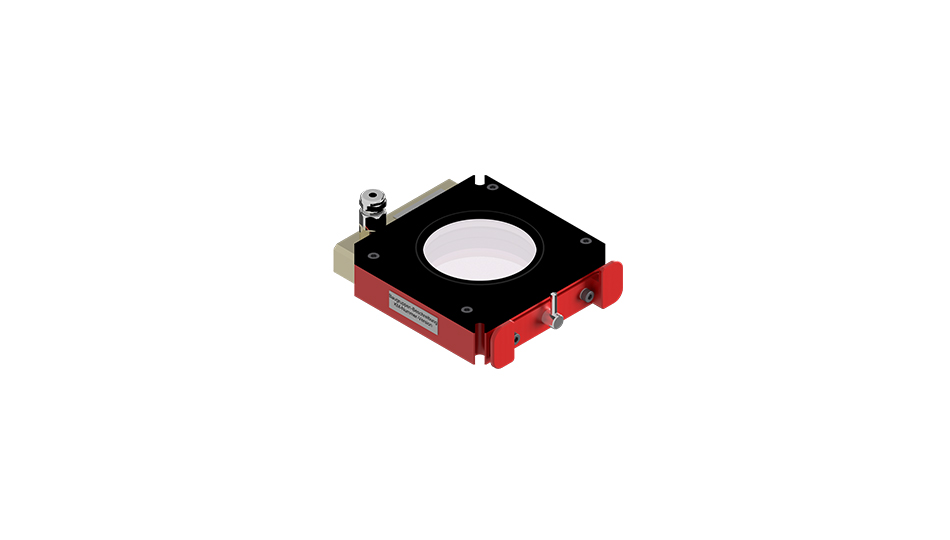

Schutzglas-Überwachung

  • Kontinuierliche Überwachung des prozesseitigen Schutzglases
  • Basierend auf patentierten Temperatur-Auswerte-algorithmen

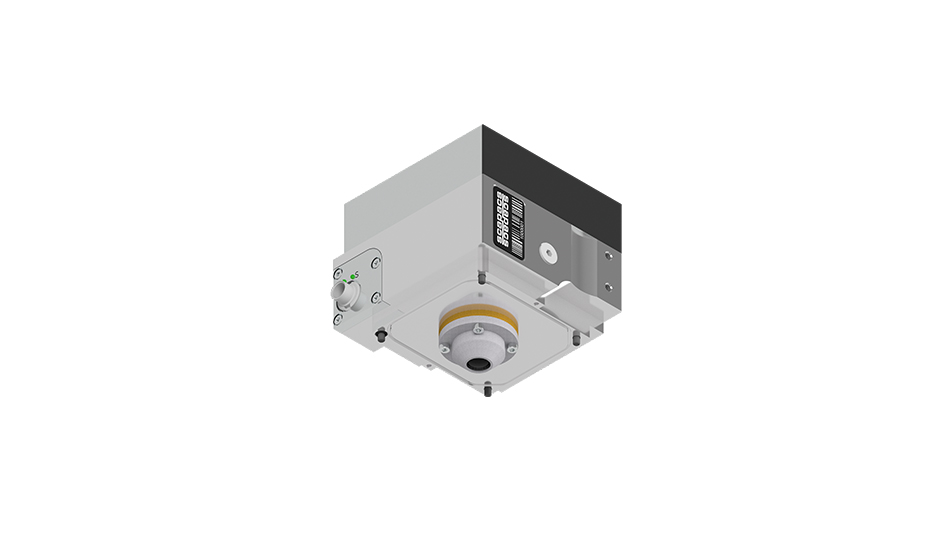

DIGICAM

  • Digitale Einricht- u. Beobachtungskamera
  • Integriertes Fadenkreuz

Wellenlänge900 – 1080 nm
Laserleistung< 6 kW bis zu 10 kW *
Laserschutzklasse4
Abbildungsverhältnisse1:0,9 bis 1:5,3
Akzeptanzvollwinkelbis 485 mrad*
Fokussierbrennweiten141 - 250 mm
IP-SchutzartBearbeitungsoptik: IP60 (Durch Abdichten der LLK-Aufnahme bis IP64 möglich)
Schaltschränke: IP54
Spannungsversorgung24 V / 10 A kundenseitig oder 230 / 400V 4 A über Steuerungs-Netzbox
Abmessungen
(L x B x H) in mm
ca. 350 x 250 x 580*
GewichtBearbeitungsoptik: ca. 15 kg
Steuerungs- und Netzbox: ca. 25 kg
*abhängig von Konfiguration
