SCut® PRO | Laserschneidoptik

Der SCut® PRO bietet Nutzern von modernen Laserschneidanlagen einen optimierten Laserschneidkopf mit einer temperaturstabilen Abstandsregelung und Autofokus-Funktion. SCut® PRO steht für gratfreie Schnitte und hohe Schnittgeschwindigkeiten beim Laserschneiden von verschiedenstem Flachmaterial aus Stahl, Edelstahl, Aluminium oder Buntmetallen.

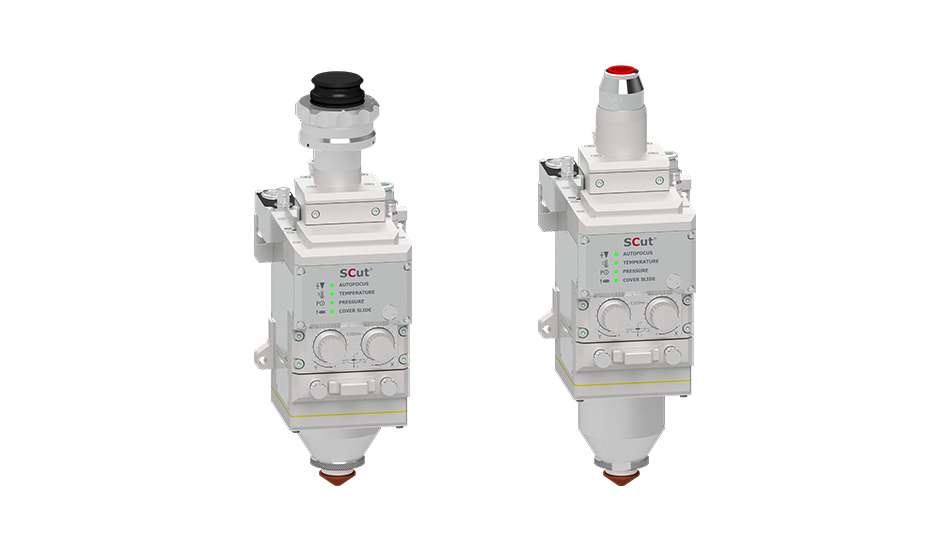

SCut PRO | F125 D und F150 QBH

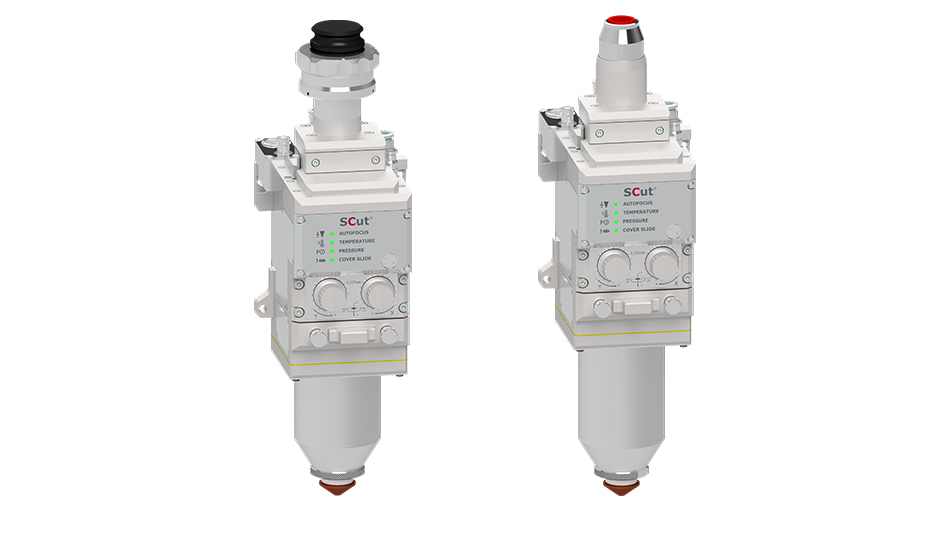

SCut PRO | F175 D und F200 QBH

Funktionsweise

Die Kombination aus einer driftarmen Abstandsregelung und der Autofokus-Funktion ermöglicht sicheres Einstechen sowie glatte und gratfreie Schnitte in das Material – gleich ob beim Flachbettschneiden oder Fasenschneiden, bei Dünnblechen oder Dickblechen.

Der Laserschneidkopf zeichnet sich außerdem durch ein sehr bedienerfreundliches Konzept aus, welches eine frontal bedienbare und achsgetreue Strahljustage ermöglicht.

Anwendungsbereiche

  • Laserschneiden
  • Flachbett- und Fasenschneidanlagen sowie Rohrschneidanlagen

Produktvorteile

  • Passend für moderne, leistungsstarke Laserschneidanlagen bis zu 12 kW Laserleistung
  • Kühlkreislauf zum Schutz der optischen Komponenten
  • Robustes Autofokussystem mit hoher Dynamik für zuverlässiges Einstechen und exakte Fokuspositionierung
  • Resistentes Dichtungssystem, inklusive Dichtungsüberwachung zum Schutz der optischen Komponenten
  • Temperaturstabile Abstandsregelung zwischen Laserschneidkopf und Werkstück für konstant stabile Schneidergebnisse, selbst bei hoher Laserleistung und langen Bearbeitungszeiten
  • Anwenderfreundlichens Servicekonzept, ermöglicht Systemintegratoren einen schnellen und unkomplizierten Wechsel der optischen Komponenten
  • Präzise und achsgetreue Horizontaljustage des Laserstrahls in X- und Y-Richtung, einfach bedienbar an der Vorderseite des Schneidkopfs
  • Umfangreiche sensorgestützte Zustandsüberwachung für den zuverlässigen Betrieb des Systems

Produkteigenschaften

  • Optik erlaubt geprüften Systemintegratoren einen schnelle und unkomplizierten Wechsel der optischen Komponenten
  • Kollimationsbrennweite von 100 mm und Fokussierbrennweiten von 125mm, 150mm, 175mm oder 200mm
  • Statusanzeige zur Überwachung des Laserschneidkopfs
  • Frontal bedienbare Horizontaljustage im Koordinatensystem der Schneidanlage
  • Schneidgasdruck bis maximal 25 bar

Unterstützte Laser

  • Faserlaser
  • Scheibenlaser

Weitere Produkteigenschaften

Optisches System
Kollimationsbrennweite100 mm
Fokussierbrennweite (Vergrößerung)125 mm (1,25), 150 mm (1,5), 175 mm (1,75) und 200 mm (2,0)
Verstellbereich der Fokussierung (horizontal)+/- 1 mm
Wellenlängenbereich Arbeitslaser1030 - 1130 nm
Max. LaserleistungMax. 12 kW
Akzeptanzhalbwinkelbis 125 mrad
Faserkopplungen für FasersteckertypenOptoskand QBH, Trumpf-D
FaserkerndurchmesserBis zu 200 µm
Autofokussystem
In Werkstückrichtung (-)20 mm (M 2,0)
In Düsenrichtung (+)± 3 mm (M 2,0)
Korrekturbereich/Offset Z-Achse± 3 mm (M 2,0)
Gehäuse
Abmaße (BxTxH)92 x 116 x 381 mm (M 2.0)
Masseca. 4,9 kg (M 2.0)
IP-Schutzart64 (bei gestecktem LLK-Stecker)
Versorgung
VersorgungsspannungDC 24V / max. 2 A
Kurzschlussfeste 24V Signalausgänge
ProzessgasInerte und Aktivgase, max. 25 bar
KühlgasDruckluft, max. 5 bar
KühlwasserAnschlüsse Fittinge 6 mm
Durchflussmenge mind. 1,5 l/min., max. 5 bar
