ADR | Andruckrolle

Die mitlaufende Andruckrolle ADR1 komplettiert unsere Laserbearbeitungssysteme (z. B. ALO3) und die Adaptive Plattform zur Nahtführung APN1. Die ADR1 sorgt in Kombination mit einer Bearbeitungsoptik für das Laserschweißen oder Laserlöten für eine spaltfreie Laserschweißverbindung in Ihrer Fertigung.

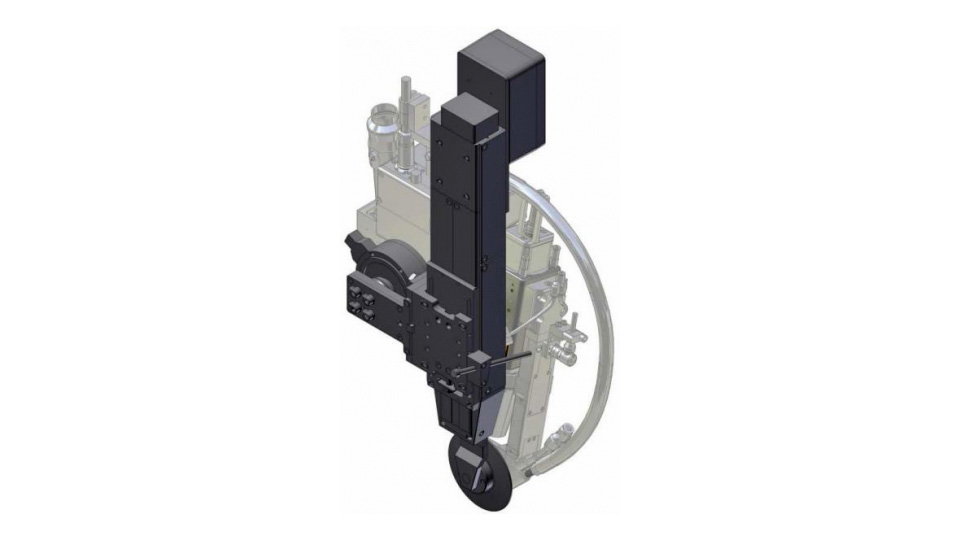

ADR | Andruckrolle ADR mit ALO2

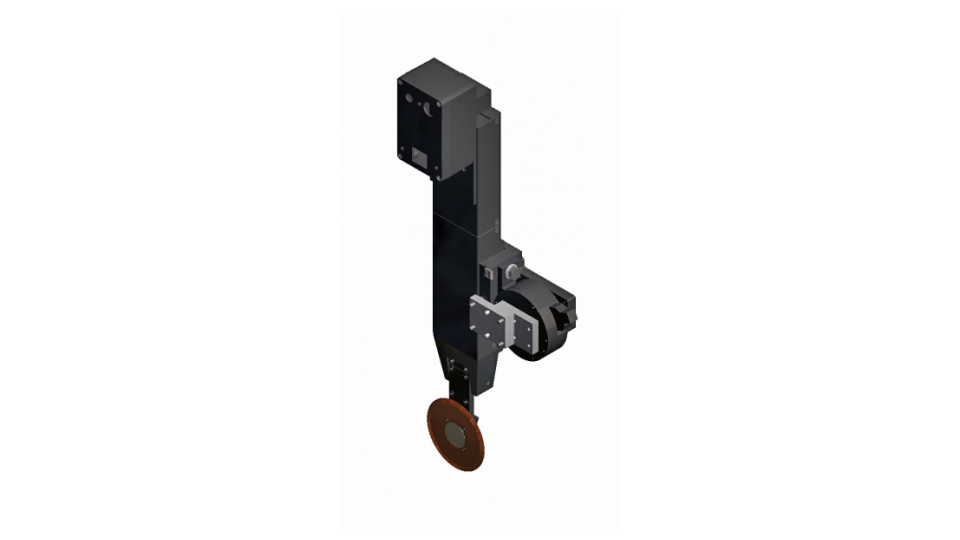

ADR | Andruckrolle ADR

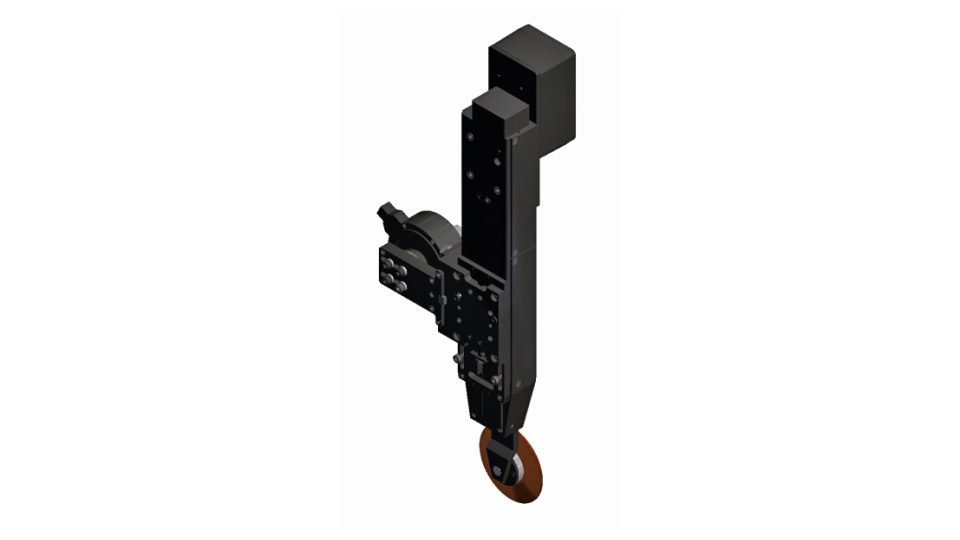

ADR | Andruckrolle ADR, Ansicht von hinten

Funktionsweise

Für ein optimales Arbeitsergebnis drückt die ADR1 das Oberblech auf das fixierte Unterblech. Simultan erfolgt an der definierten Position das Fügen. Die ADR1 besitzt einen integrierten Kraftsensor zur Regelung der Andruckkraft und ermöglicht einen präzisen und anpassbaren Kraftverlauf mit feiner Abstufung.

Anwendungsbereiche

  • Fügen von Kehl- oder I-Nähten am Überlappstoß

Produktvorteile

  • Einsparung von festen Spannvorrichtungen
  • Sensorisch gesteuerte Andruckkraft
  • Kein Stick-Slip-Effekt

Produkteigenschaften

  • Präzise Andruckkraft durch elektrischen Antrieb
  • Sensor zur Regelung der tatsächlichen Andruckkraf
  • Stufenlos einstellbare Andruckkraft über Potentiometer oder externen Analogeingang
  • Adaptierbar an alle Robotertypen

Weitere Produkteigenschaften

Rollendurchmesser100 mm und 180 mm
Andruckkraft0 bis 400 N
Kraftlinearitätca. 5 %
Höhenausgleich30 mm
Steuerungs-Ein-/-Ausgänge24 V
Spannungsversorgung24 V / 3 A (max. 8 A für 1s)
Gewichtca. 7,5 kg
