DAS 45° | Drahtabschneider für geringe Drahtlängen

Der Drahtabschneider 45° ist für Nahtführungsprozesse mit Zusatzdraht optimiert. Das System realisiert ein Abschneiden des Zusatzdrahtes in verschiedenen Anstellwinkeln bei sehr kleinen, freien Drahtlängen.

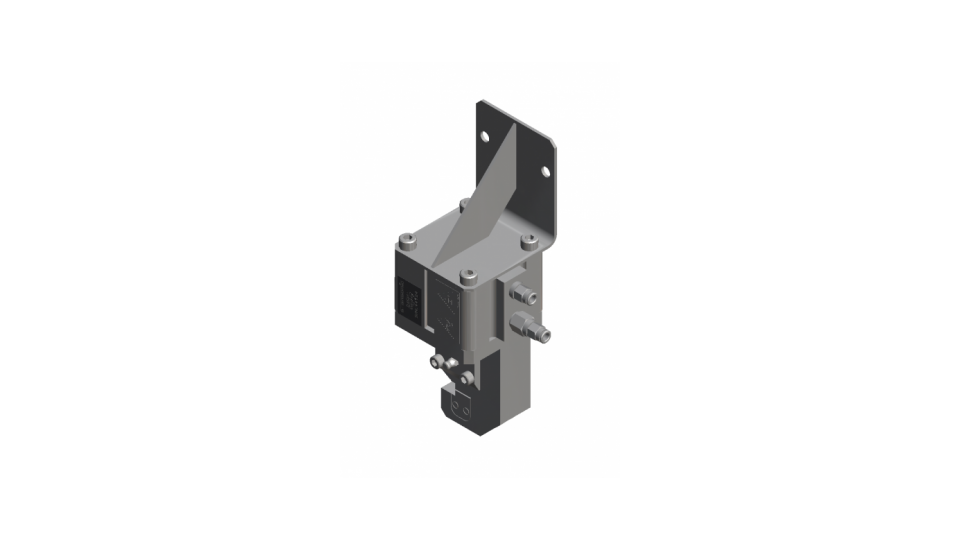

DAS 45° | Drahtabschneider

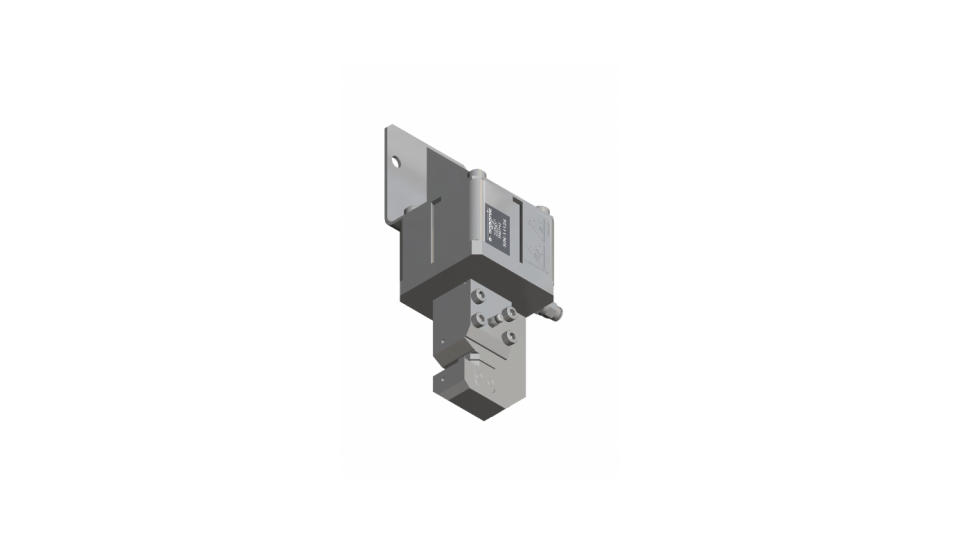

DAS 45° | Drahtabschneider, Ansicht von hinten

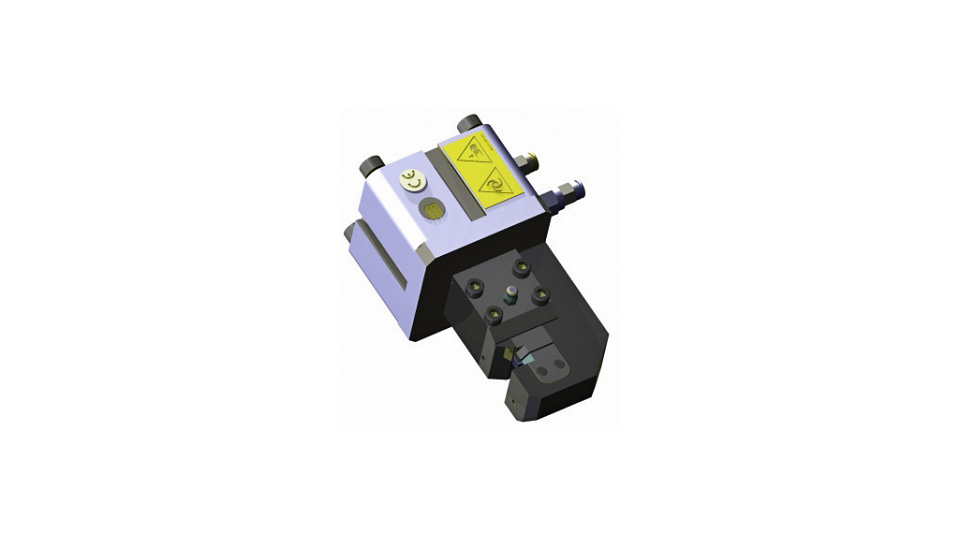

DAS 45° | Drahtabschneider, Gesamtansicht

Anwendungsbereiche

  • Laserlöten / Laserschweißen mit ALO3
  • Lichtbogenprozesse mit der APN1

Produktvorteile

  • Sicheres Antasten am Stoß bei geringer Kantenhöhe durch größere Auflagefläche des Zusatzdrahtes
  • Kein Vor- und Zurückfördern des Drahtes zur Realisierung von kurzen Stickouts notwendig
  • Dadurch minimierter Programmier-/Synchronisationsaufwand mit Drahtfördereinheiten
  • Integration in Sicherheitskreis durch Endlageabfrage der Spannbacken

Produkteigenschaften

  • Gute Zugänglichkeit zu Spannbacken und Beschnittmesser, keine Kollisionsgefahr mit dem Bearbeitungswerkzeug
  • Kein Abknicken des Drahtes beim Beschneiden durch vorheriges Spannen des freien Drahtendes
  • Variabler Beschnittwinkel, der ein planparalleles Aufliegen des Zusatzdrahtes auf dem Bauteil gewährleistet
  • Minimale Abschnittslänge von > 4 mm

Weitere Produkteigenschaften

Optionen

EndlagesensorÜberwachung Spannbackenposition
5/2 WegeventilFür Ansteuerung Pneumatikzylinder
Führungsrohr & AuffangwanneAbtransport und Lagerung von Beschnitt

Arbeitsdruck6 Bar
Schneidleistung bei 6 Bar Massivdraht bis 1,6mm/Fülldraht bis 3,2 mm
Beschnittzeitca. 0,5 sec
Spannungsversorgung24VDC Aktor-/Steuerspannung
Gewichtca. 2,35 Kg
