FKGA | Genauere Programmierung des Laserprozesses durch Fadenkreuzgenerator

Der Fadenkreuzgenerator erleichtert das Einrichten des Laserprozesses mit Hilfe eines in das Kamerabild eingeblendeten Fadenkreuzes. Diese Visualisierung des Laserspots erleichtert dem Anwender zum Beispiel die Justage der Applikation auf den echten Laserspot. Ungenauigkeiten zwischen Pilotlaser und Arbeitslaser werden vermieden.

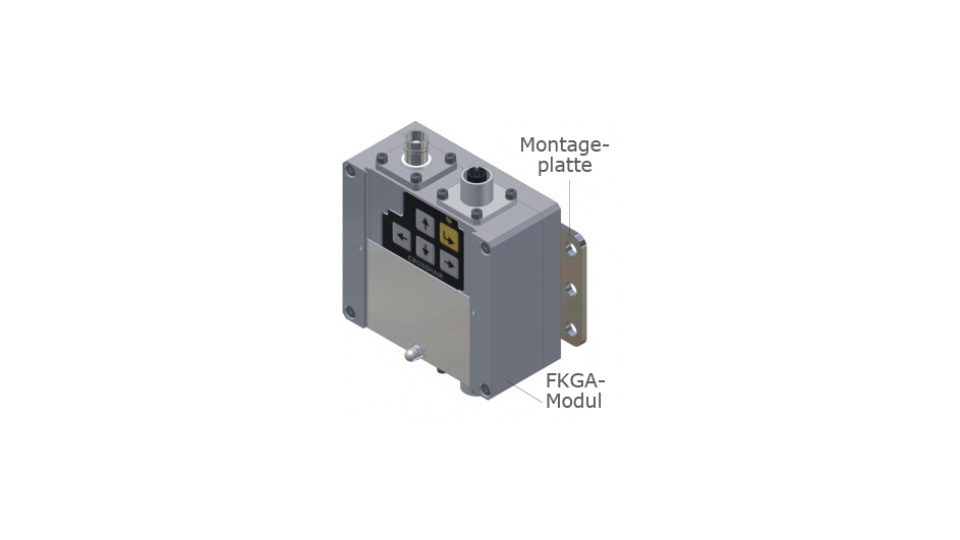

FKGA | Standalone-Version mit Montageplatte

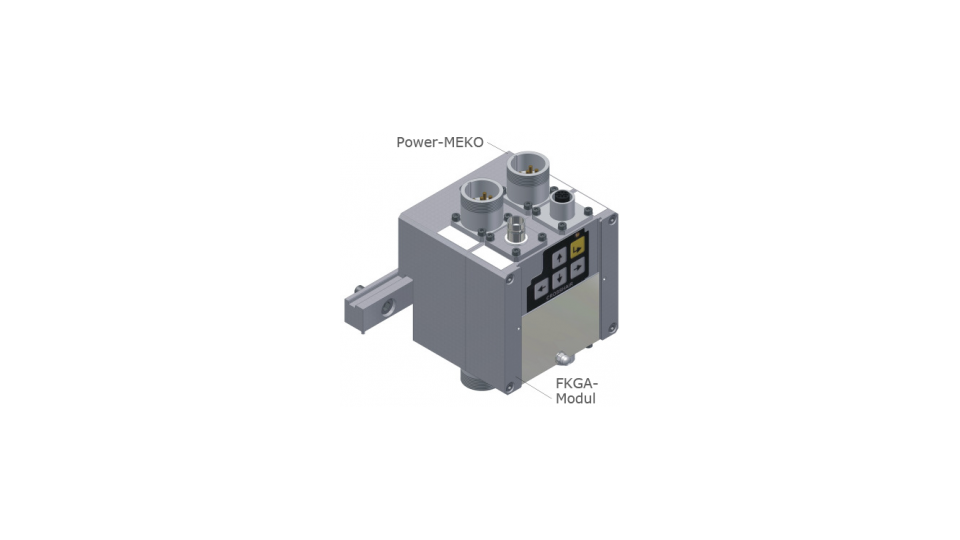

FKGA | Fadenkreuzgenerator FKGA mit Power-MEKO

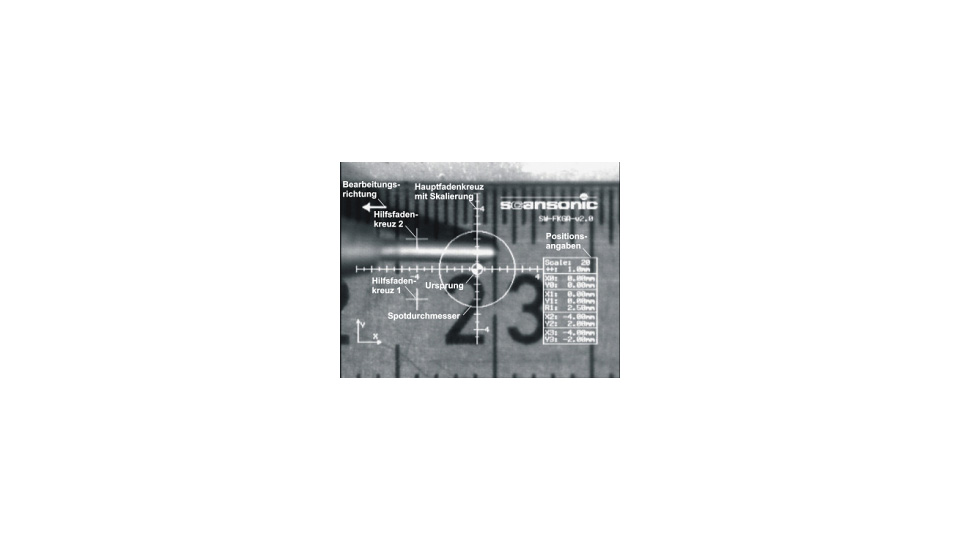

FKGA | Monitorbild

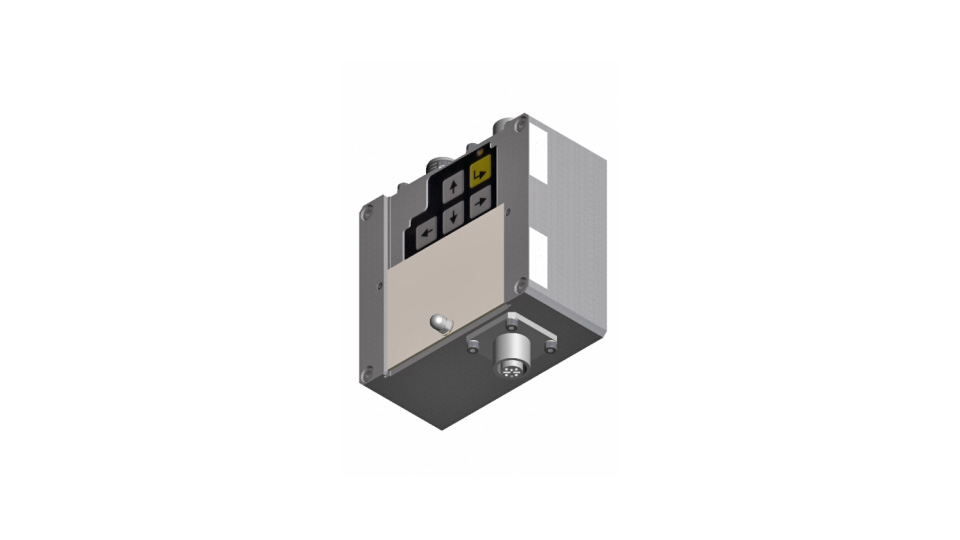

FKGA | Fadenkreuzgenerator, Ansicht von unten

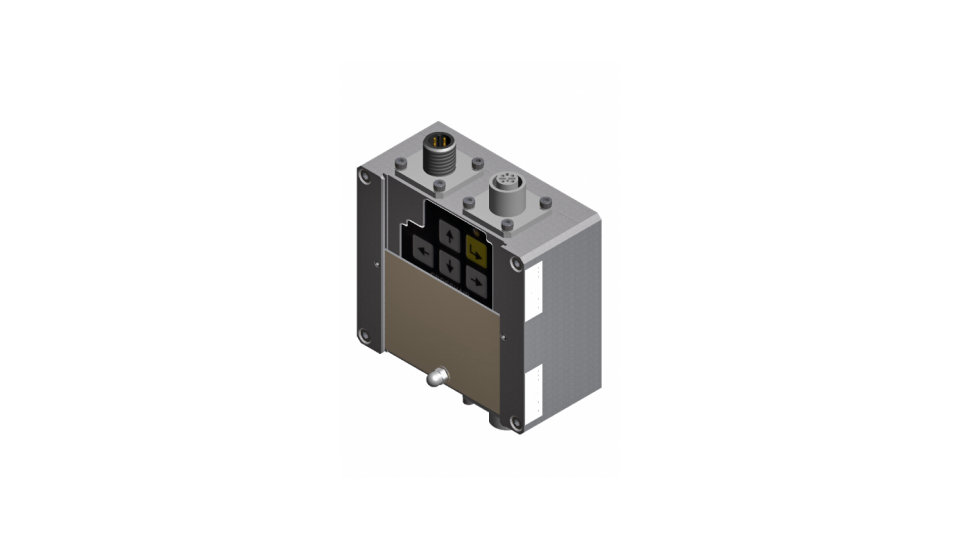

FKGA | Fadenkreuzgenerator

Anwendungsbereiche

  • Laserlöten / Laserschweißen

Produktvorteile

  • Vergrößterter Ausschnitt am Wirkort durch Kamerabild einer in die Bearbeitungsoptik integrierten Beobachtungskamera - erlaubt somit eine deutlich genauere Programmierung
  • Deutliche Verringerung des individuellen und subjektiven Einflusses durch Verwendung der Kamera – besonders relevant bei 3D-Realbauteilen, mit unterschiedlichen Orientierungen zum Bauteil und der damit verbundenen Projektion vom Laserpunkt auf das Bauteil
  • Indirekte Vermessung über die Fadenkreuzposition möglich
  • Sehr kompaktes Design, variable Montagemöglichkeiten
  • Direkter Anschluss eines tragbaren TFT-Monitors

Produkteigenschaften

  • Anzeige von Ursprung, Hauptfadenkreuz, Laserspotdurchmesser, Hilfsfadenkreuz, Bewegungsrichtung und Positionsangaben
  • Hauptfadenkreuz mit Skalierung
  • Vielfältige Vermessungsmöglichkeiten der Anzeigen zueinander
  • Alle Funktionen individuell konfigurierbar und abschaltbar
  • Sowohl als Aufsatz als auch als Einzelgerät

Weitere Produkteigenschaften

Video- Eingangssignal PAL (625l; 25fps; 1Vpp; 75Ω)
Video-AusgangssignalBAS
SpannungenHauptversorgung 24V/ 1,5A (entweder über Power-MEKO, oder von extern)
Versorgung Kamera/ TFT -Monitor24V / 12V, 1 A
Abmaße mit Power-Meko (L x B x H) in mm86 x 79 x 80
Als Einzelgerät (L x B x H) in mm86 x 79 x 37
Elektrische Auslegung Schutzart IP67 und EMV gerecht
SoftwaremodiFadenkreuzursprung, Hauptfadenkreuz, Skalierung Hauptfadenkreuz, Spotkreis, zwei Hilfsfadenkreuze, Bewegungsrichtung, Positionsangaben
