SCut® MAX | Laserschneidoptik

Der SCut® MAX bietet Nutzern von modernen Laserschneidanlagen einen optimierten Laserschneidkopf mit einer temperaturstabilen Abstandsregelung und Autofokus-Funktion. SCut PRO steht für gratfreie Schnitte und hohe Schnittgeschwindigkeiten beim Laserschneiden von verschiedenstem Flachmaterial aus Stahl, Edelstahl, Aluminium oder Buntmetallen.

Mit dem überarbeiteten Kühlkonzept und der erweiterten Komptabilität mit dem Fasersteckertyp FCH-16 sind Laserleistungen bis zu 30 kW möglich.

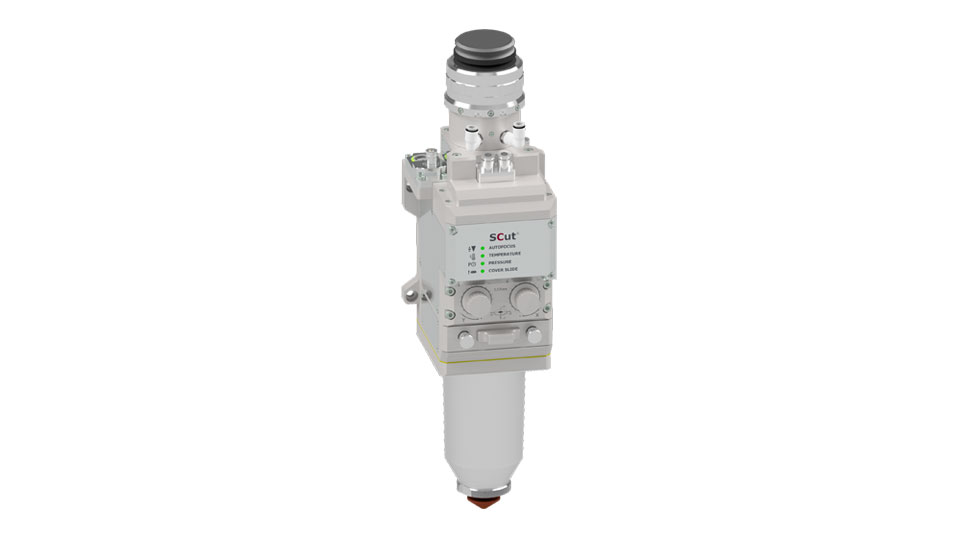

SCut MAX | F200 FCH 16

Funktionsweise

Die Kombination aus einer driftarmen Abstandsregelung und der Autofokus-Funktion ermöglicht sicheres Einstechen sowie glatte und gratfreie Schnitte in das Material – gleich ob beim Flachbettschneiden oder Fasenschneiden, bei Dünnblechen oder Dickblechen. Der Laserschneidkopf zeichnet sich außerdem durch ein sehr bedienerfreundliches Konzept aus, welches eine frontal bedienbare und achsgetreue Strahljustage ermöglicht.

Anwendungsbereiche

  • Laserschneiden
  • Flachbett- und Fasenschneidanlagen sowie Rohrschneidanlagen
  • Dünnbleche oder Dickbleche

Produktvorteile

  • Passend für modene, leistungsstarkte Laserschneidanlagen bis zu 30 kW Laserleistung
  • Optimiertes Kühlkonzept zum Schutz optischer Komponenten, für dauerhaft stabile Prozessergebnisse
  • Verbesserte Schneidgasführung für beste Schneidergebnisse
  • Robustes Autofokussystem mit hoher Dynamik für zuverlässiges Einstechen und exakte Fokusposition
  • Resistentes Dichtungssystem, inklusive Dichtungsüberwachung zum Schutz der optischen Komponenten
  • Temperaturstabile Abstandsregelung zwischen Laserschneidkopf und Werkstück für konstant stabile Schneidergebnisse, selbst bei hoher Laserleistung und langen Bearbeitungszeiten
  • Anwenderfreundlichens Servicekonzept, ermöglicht Systemintegratoren einen schnellen und unkomplizierten Wechsel der optischen Komponenten ermöglicht
  • Präzise und achsgetreue Horizontaljustage des Laserstrahls in X- und Y-Richtung, einfach bedienbarvon der Vorderseite des Schneidkopfs zu bedienen ist
  • Umfangreiche sensorgestützte Zustandsüberwachung für den zuverlässigen Betrieb des Systems

Produkteigenschaften

  • Optik erlaubt geprüften Systemintegratoren einen schnelle und unkomplizierten Wechsel der optischen Komponenten
  • Kollimationsbrennweite von 100 mm und Fokussierbrennweite von 150mm oder 200mm
  • Statusanzeige zur Überwachung des Laserschneidkopfs
  • Frontal bedienbare Horizontaljustage im Koordinatensystem der Schneidanlage
  • Schneidgasdruck bis maximal 25 bar

Unterstützte Laser

  • Fiber lasers
  • Disc lasers

Weitere Produkteigenschaften

Optisches System
Kollimationsbrennweite100 mm
Fokussierbrennweite (Vergrößerung)150 mm (1,5), 200 mm (2,0)
Verstellbereich der Fokussierung (horizontal)+/- 1 mm
Wellenlängenbereich Arbeitslaser1030 - 1090 nm
Max. LaserleistungMax. 30 kW
Akzeptanzhalbwinkel
NA:
bis 130 mrad
max 0,13
Faserkopplungen für FasersteckertypenTrumpf-D, FCH-16
Autofokussystem
In Werkstückrichtung (-)30 mm (M2,0)
In Düsenrichtung (+)25 mm (M2,0)
Korrekturbereich/Offset Z-Achse± 3 mm (M 2,0)
Gehäuse
Abmaße (BxTxH)96 x 134 x 387 mm (M 2,0)
Masseca. 5,3 kg (M 2,0)
IP-Schutzart64 (bei gestecktem LLK-Stecker)
Versorgung
VersorgungsspannungDC 24V / max. 2 A
Kurzschlussfeste 24V Signalausgänge
ProzessgasAnschlüsse Fittinge 10 mm
Inerte und Aktivgase, max. 25 bar
Kühlwasser (Faserkopplung):Anschlüsse Fittinge 6 mm
Durchflussmenge mind. 1,5 l/min., max. 5 bar
Kühlwasser (Schneidkopf):Anschlüsse Fittinge 6 mm
Durchflussmenge mind. 1,5 l/min., max. 5 bar
KühlgasDruckluft, max. 5 bar
