LPH-O | Musterschweißen im Kleinfeld mit Oszillation

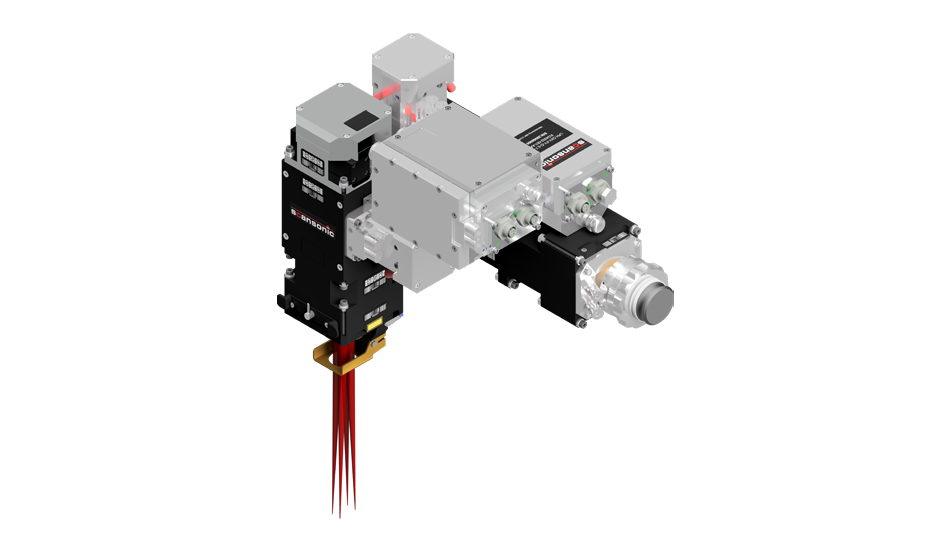

LPH-O | Schweißen mit hoher Dynamik in einem kleinen Scanfeld

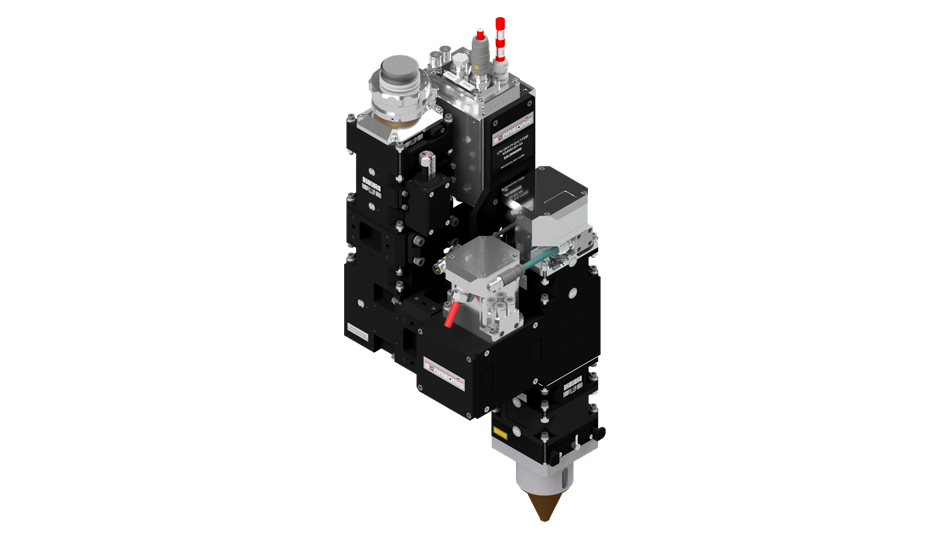

LPH-O | Mit Schutzgasdüse, digitaler Einrichtkamera und integrierter LED-Beleuchtung.

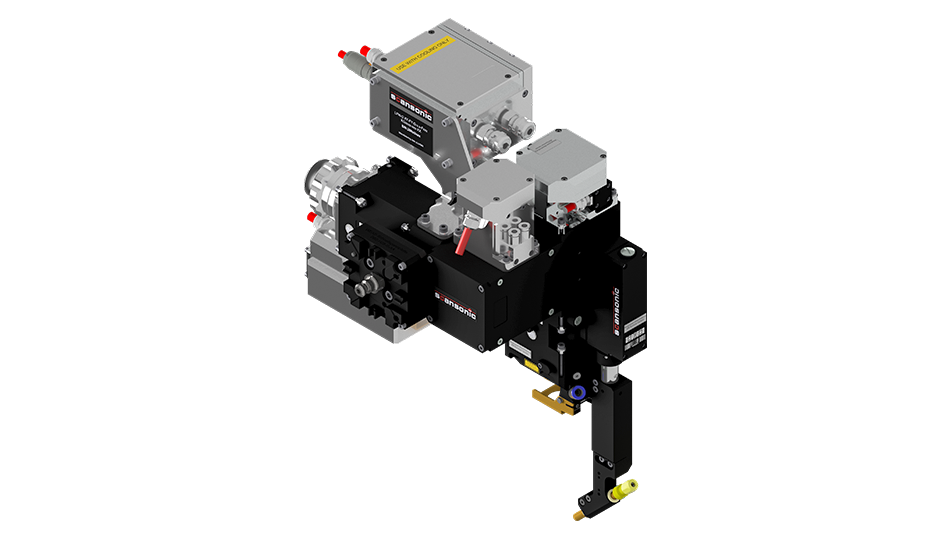

LPH-O Wire | Mit 2D-Scanner, Autofokus und Teleskoparm.

Funktionsweise

Die LPH-O wurde entwickelt, um eine hohe Dynamik in einem kleinen Scanfeld zu ermöglichen. Das Laserfügen mit Hochgeschwindigkeits-Strahloszillation ist aufgrund des konzentrierten und kontrollierbaren Energieeintrags die beste Prozesslösung für das Fügen von Kontaktverbindungen oder artverschiedenen Metallen. Durch das modulare scapacs-System sind verschiedene Konfigurationsvarianten möglich.



Anwendungsbereiche

  • Remote-Laserschweißen
  • Stahl- und Aluminiumlegierungen
  • I-Nähte am Überlappstoß mit fester Musterform
  • I-Nähte am Überlappstoß mit Muster in Spiralform
  • Parametrierbare Grundformen

Produktvorteile

  • Niedrige TCO - minimierte Betriebskosten durch 2" Schutzglas und großen Arbeitsabstand.
  • Spritzerarmes Schweißen von verzinktem Stahl, ermöglicht durch Spiralmuster.
  • Flexible Einsatzbereiche- Musterschweißen und fortlaufende Nähte mit einem Gerät - optional mit oder ohne Zusatzdraht erhältlich.
  • Robustes System-Design - höchste Einsatzfähigkeit, um die Anforderungen einer 24/7 Produktion in der Automobilindustrie zu erfüllen.
  • Einfache Bedienung und Parametrierung durch vordefinierte Geometrien und Muster sowie eine intuitive Benutzeroberfläche.
  • Einfache Erweiterbarkeit innerhalb der LPH-Produktfamilie, wenn zusätzliche Funktionen benötigt werden.
  • Anpassbar an Kundenbedürfnisse: dank des modularen scapacs®-Systems und der Erweiterbarkeit über den gesamten Produktlebenszyklus.

Weitere Produkteigenschaften

Optional mit Zusatzdraht

  • Einfache Drahtzufuhr mit Z-Achsenkorrektur auf Basis der ALO-Serie

2D-Strahl-Oszillation

  • Synchronisierte, hochdynamische 2D-Strahloszillation für neue Anwendungen
  • Scanfrequenz bis zu 700 Hz

Linienprojektor

  • Schnelle und zuverlässige Positionierung des kalibrierten TCP

Autofokus

  • Individuelle Einstellung der gewünschten Defokussierung

Schutzglas-Überwachung

  • Kontinuierliche Überwachung des prozessseitigen Schutzglases
  • Basierend auf patentierten Temperatur-Auswertealgorithmen

Integrierte Kamera

  • Industrietaugliche Kamera mit Schutzart IP65 zur Prozesseinrichtung und Roboterprogrammierung

Wellenlänge1030 – 1080 nm
LaserleistungMax. 8 kW
Abbildungsverhältnisse1: 1.7 – 1:5.9
Akzeptanzwinkel250 mrad (99% Leistungskapazität)
Fokussierungsbrennweiten141 mm – 400 mm
Scannfeldgröße5 x 5mm – 10 x 20mm
OszillationsfrequenzenBis zu 700 Hz
IP-SchutzartVerarbeitungsoptik: IP60 (bis zu IP64 möglich durch Abdichtung der Schaltschränke)
Schaltschränke: IP54
Spannungsversorgung110 V -240 V / 16 A
Abmessungen des Bearbeitungskopfes in mmca. 350 x 250 x 580 mm
GewichtVerarbeitungsoptiken: ca. 15 kg
Steuergerät und Netzgerät: ca. 23 kg
