LPH-C | Laserauftragschweißen mit Metallpulver

Das Laserauftragschweißen ist ein additives Fertigungsverfahren, bei dem eine Metallbeschichtung auf ein Werkstück aufgebracht wird. Die Werkstückoberfläche wird dabei mit Hilfe eines Lasers lokal aufgeschmolzen und gleichzeitig ein Gas-Pulver-Gemisch zugeführt. An der erhitzten Stelle schmilzt das Pulver ebenfalls auf und verbindet sich so mit der Oberfläche des Werkstücks. Die LPH-C ermöglicht eine präzise Prozessführung und damit ein breites Anwendungsspektrum.

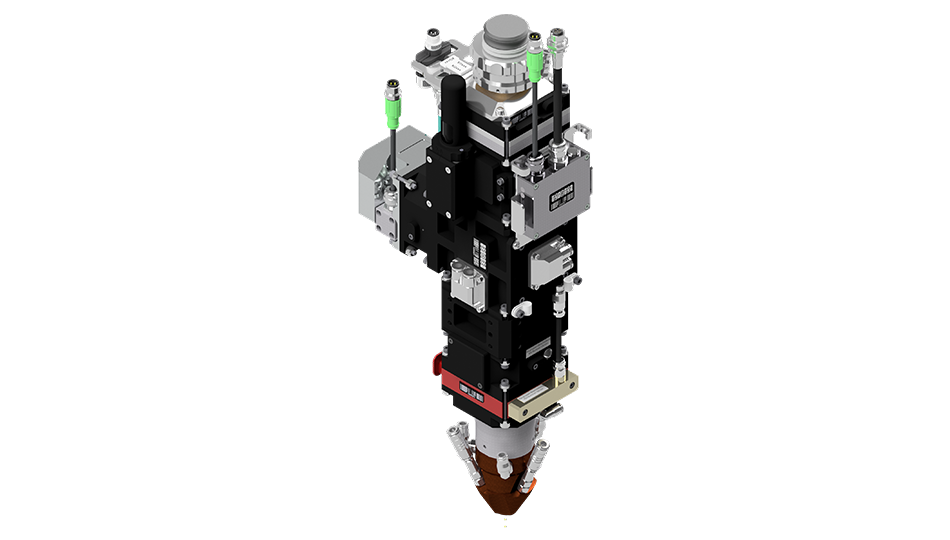

LPH-C (Laser Processing Head Cladding) | Autofokus, Koaxiale Digitale Einrichtkamera, Schutzglasüberwachung PGM, X/Y-Verstelleinheit, integrierte Schutzgasspülung, Pulverdüse (3-Strahl oder Koaxial möglich)

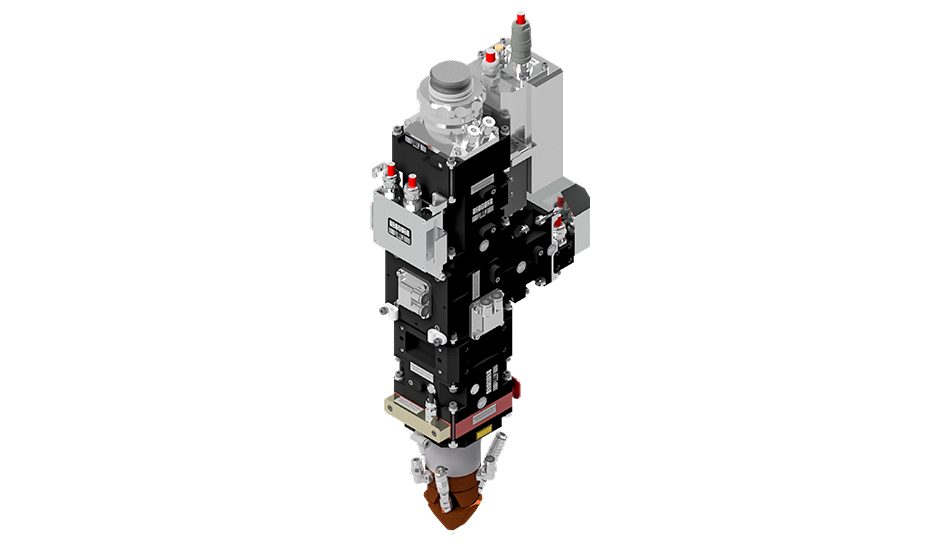

LPH-C (Laser Processing Head Cladding) | Koaxiale Digitale Einrichtkamera, Schutzglasüberwachung PGM, X/Y-Verstelleinheit, integrierte Schutzgasspülung, Pulverdüse (3-Strahl oder Koaxial möglich)

Anwendungsbereiche

  • Laserauftragsschweißen verschiedener Materialien
  • Stahl-, Titan-, Nickel-, Aluminiumlegierungen
  • Reparatur von komplexen Bauteilen und Gussformen
  • Beschichten von Verschleißteilen
  • 3D Metalldruck

Produktvorteile

  • Anpassbare Spurbreite durch Einstellung von Defokussierung und Pulverdüse.
  • Richtungsunabhängiger Schweißprozess.
  • Gezielter Energieeintrag und dadurch geringer thermischer Verzug des Bauteils.
  • Hoher Materialausnutzungsgrad.
  • Hoher Automatisierungsgrad.
  • Einfache Umstellung oder Aufrüstung innerhalb der LPH-Produktfamilie, wenn zusätzliche Funktionen benötigt werden.
  • Anpassbar an Kundenbedürfnisse: dank des modularen scapacs®-Systems und der Erweiterbarkeit über den gesamten Produktlebenszyklus.

Weitere Produkteigenschaften

DREISTRAHL-/ RINGSTRAHLPULVERDÜSE

  • verschiedene Optionen für Dreistrahl-/ Ringstrahlpulverdüsen
  • Prozess-/Schutzgaszuführung

XY-LATERALVERSTELLUNG

  • XY-Verstellung der Fokussierlinse zur Justage des Laserstrahls zur Düsenöffnung

AUTOFOKUS ODER MANUELLE KOLLIMATION

  • Anpassung der Fokusebene auch im Prozess

SCHUTZGLAS-ÜBERWACHUNG

  • Kontinuierliche Überwachung des prozessseitigen Schutzglases
  • Basierend auf patentierten Temperatur-Auswerte-Algorithmen

INTEGRIERTE KOAXIALKAMERA

  • Industrietaugliche Kamera mit Schutzart IP65 für Prozesseinstellungen und Roboterprogrammierung

Wellenlänge905 - 1080 nm
Laserleistungmax. 5 kW
Abbildungsverhältnisse1 : 2.1 (andere auf Nachfrage)
Akzeptanzwinkel485 mrad (99% Leistungskapazität)
Fokussierungsbrennweiten176 mm
IP-SchutzartVerarbeitungsoptik: IP60 (bis zu IP64 möglich durch Abdichtung der Laserlichtkabel-Aufnahme)
Schaltschränke: IP54
Spannungsversorgung110 V -240 V / 16 A
Abmessungen des Bearbeitungskopfes in mmca. 500 x 215 x 130 mm
GewichtVerarbeitungsoptiken: ca. 8 kg
Steuergerät und Netzgerät: ca. 23 kg
