TH6i | Optischer Sensor zur Nahtführung am Stumpfstoß mit 0-Spalt

Die optische Nahtführung mit dem TH6i ist für automatisierte Schweißprozesse mit Lichtbogen oder Laser konzipiert. Die aktive Nahterkennung erfasst die Lage des Bauteils und sichert die präzise Positionierung des Werkzeugs.

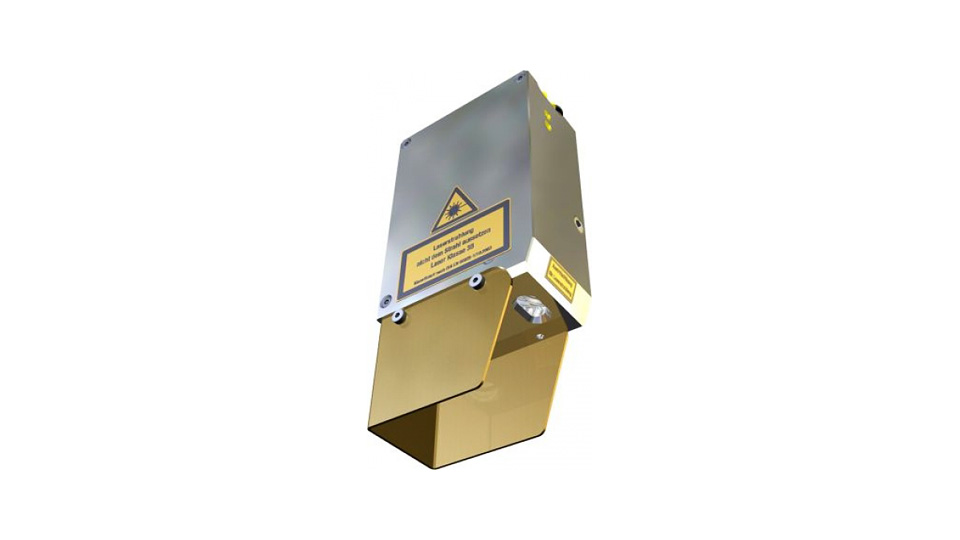

TH6i | Optischer Sensor zur Nahtführung am Stumpfstoß mit 0-Spalt

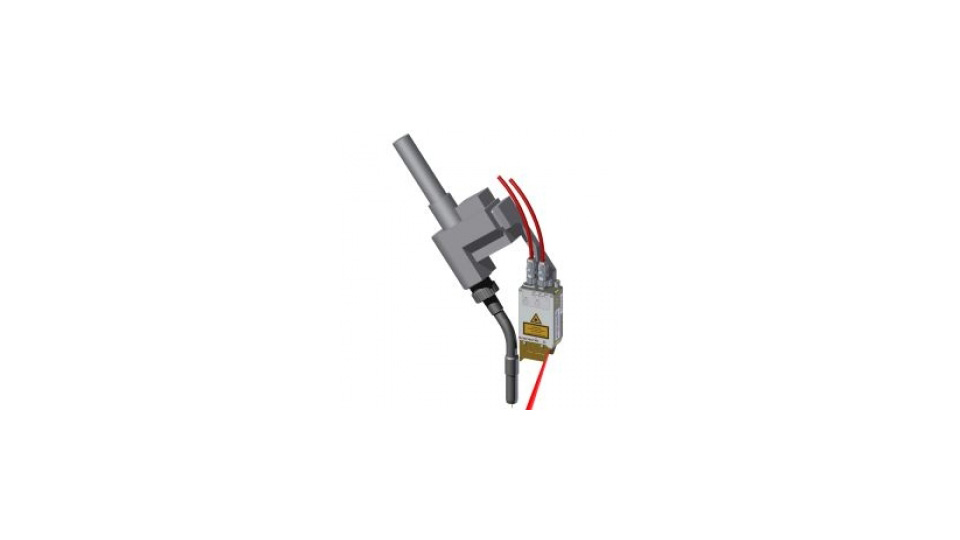

TH6i | montiert

Funktionsweise

Der TH6i-Sensortastet die Nahtform am Fügestoß berührungslos ab und gibt die aktuelle Nahtposition, bzw. den Kantenversatz am Fügestoß, sowie die Orientierung des Werkzeugs relativ zur Bauteiloberfläche an die Robotersteuerung weiter. Die integrierte Störlichtfilterung sorgt für einen reibungslosen Betrieb auch im prozessnahen Bereich. Eine leistungsfähige Signalauswertung sorgt für die zuverlässige Nahtführung, insbesondere auf reflektierenden Oberflächen.

Anwendungsbereiche

  • Automatisierte Produktionsverfahren wie z.B. Schweißen
  • Schnittstellen zu den meisten gängigen Robotersteuerungen
  • Universelle Maschinenschnittstelle digital / analog

Produktvorteile

  • Hohe Prozesssicherheit durch Einsatz modernster Kameratechnik
  • Einsetzbar auch an reflektierenden Materialien, wie z. B. Edelstahl und Aluminium
  • Hohe Stabilität der Messdatenerfassung durch drei Messlinien
  • Einfache Bedienung

Produkteigenschaften

  • Online-Nahtführung an gängigen Stoßformen, speziell am Stumpfstoß mit 0-Spalt, zum Ausgleich von Bauteiltoleranzen
  • Einsetzbar an allen gängigen, auch reflektierenden, Materialien
  • Unempfindlich gegenüber dem Einfluss elektrischer Störungen(EMV)
  • Durch Einsatz optischer Filter unempfindlich gegen Störlicht
  • Robuste Bauweise
  • Spritzschutz mit integrierter Schutzglasspülung
  • Spritzwassergeschütztes Gehäuse
  • Schutzglasschnellwechsler
  • Integrierte Luftkühlung des Sensors
  • Schnittstellen zu allen gängigen Robotersteuerungen

Weitere Produkteigenschaften

Features

  • Integrierte Luftspülung des Schutzglases
  • Integrierte Luftkühlung des Sensors
  • Betriebstemperatur +10°C bis +45°C
  • Gehäuse spritzwassergeschützt (IP64)
  • Schutzglasschnellwechsler

Messlinien3
Messbereich (B x H) in mm 15 x 24
Messrate60Hz
Optische Auflösung im TCP in Y35 μm/pixel
Optische Auflösung im TCP in Z95 μm/pixel
Betriebstemperatur+ 10°C bis +45°C
Laserschutzklasse3
RIP-Schutzart (bei gesteckten Steckern)64
Abmessungen (LxBxH) in mm70 x 40 x 191
Gewicht0,56kg
Arbeitsabstand von Sensor-Unterkante (z = 0 mm)in mm150
Arbeitsabstand von Sensor-Kante Rückseite( x = 0) in mm10
Arbeitsbereich in Y um TCP ( z = 0 mm) in mm+/-7
Arbeitsbereich in Z um TCP ( y = 0 mm) in mm+/-12Arbeitsbereich in Y(z = -12 ) in mm+/-6,5 Arbeitsbereich in Y(z = 12 ) in mm +/-7,5
